ZCM-K系列煤氣電磁閥（常開）

2018-04-12

用途

ZCM電磁閥是適用于城市煤氣、液化石油氣、天然氣等多種燃?xì)鉃榧訜崛紵橘|(zhì)的二位式通斷切換管路，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的燃?xì)饧訜嶙钥叵到y(tǒng)。

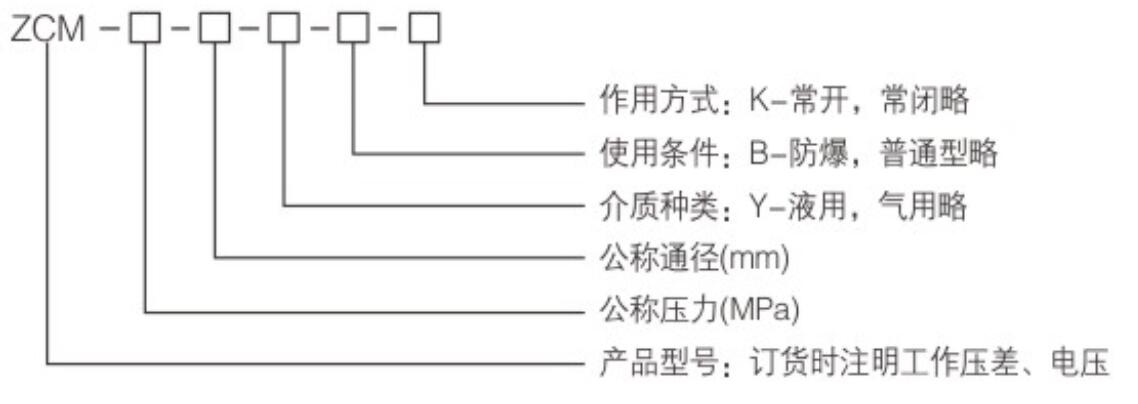

型號規格說明


技術參數

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
工作介質		煤氣、液化石油氣和天然氣
介質溫度℃		-20~80
環境溫度℃		-40~60
公稱壓力(MPa）		1.0
工作壓差(MPa)		0~0.03						0~0.1
安裝方式		垂直安裝
電源電壓		AC220V其它規格可作特殊訂貨
工作電流（A）	直流	0.13			0.17			0.41				0.71		1.1
	交流	0.13			0.17			0.41				0.71		1.1
功率（VA）	直流	26			33			80				140		220
	交流	26			33			80				140		220
防爆標志		Exd IIBT6

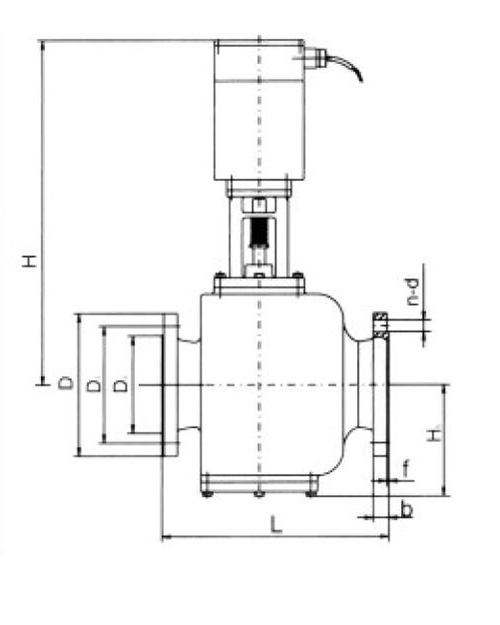

安裝參數

公稱通徑 DN	內螺紋連接			法蘭連接
	內螺紋		外形尺寸	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	B	I	N-D
15	153	92	1/2	210	115	95	65	46	14	2	4-?14
20	153	92	3/4	210	150	105	75	56	16	2	4-?14
25	153	110	1	210	160	115	85	65	18	3	4-?14
32	176	120	1 1/4	221	180	140	100	76	18	3	4-?18
40	176	140	1 1/2	230	200	150	110	84	18	3	4-?18
50	192	162	2	252	230	165	125	99	20	3	4-?18
65				390	290	185	145	118	20	3	4-?18
80				401	310	200	160	132	20	3	8-?18
100				408	350	220	180	156	22	3	8-?18
125				424	400	250	210	184	22	3	8-?18
150				515	480	285	240	211	24	3	8-?22
200				540	600	340	295	266	24	3	8-?22
250				573	730	405	355	319	26	4	12-?22
300				608	850	460	410	370	28	4	12-?22
350				700	980	505	460	429	30	4	16-?22
